Lugar de origen: | China |
Nombre de la marca: | Chint |
Certificación: | CE,CCC |
Número de modelo: | PA/PZ-666, PA/PZ-7777, PN-666 etc. |
Cantidad de orden mínima: | 12pcs |
---|---|
Precio: | USD120~USD280 |
Detalles de empaquetado: | cartón estándar de la exportación |
Tiempo de entrega: | 5-8 días laborables o pedidos en bloque negocian |
Condiciones de pago: | T / T, Western Union |
Capacidad de la fuente: | 1,000pcs/month |
Tensión nominal: | 15V~600V (directo conecte), 380V~450kV /100V (vía el transformador del voltaje) | Corriente clasificada: | 0.1A~50A (directo conecte) 5A~10kA /5A o 1A (vía el transformador corriente) |
---|---|---|---|
La temperatura ambiente: | -25~75 grado Celsius | Voltaje del aislamiento: | 800V |
Instale: | Soporte de la placa del tornillo | ||
Alta luz: | interruptor del contactor de la CA,equipo eléctrico del control |

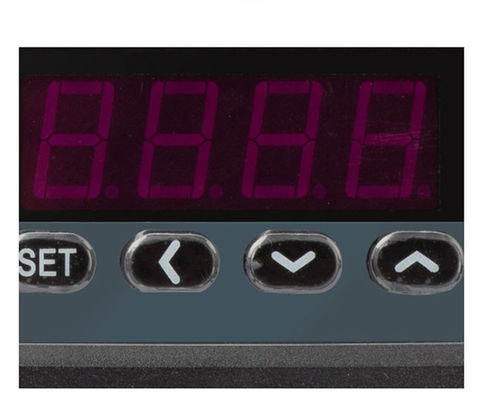

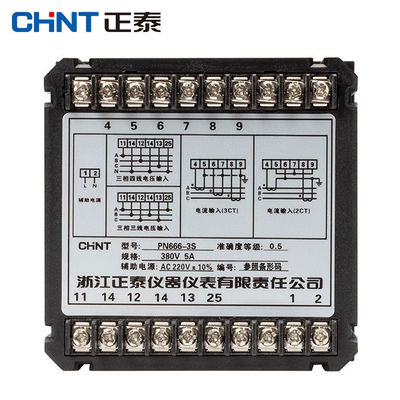

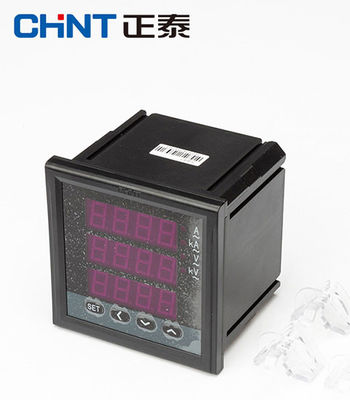

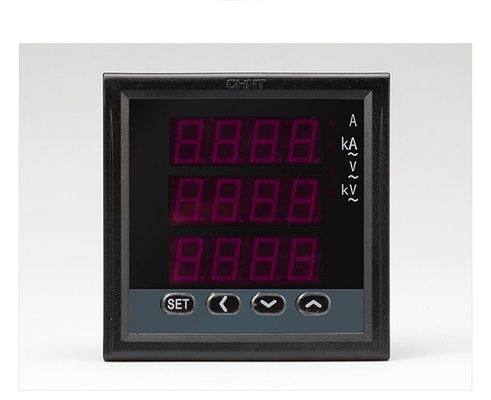

Chint PA/PZ-666, fase digital 600V, 50A amperímetro, voltímetro, metro de la serie PA/PZ-7777 1/3 de combinación PN-666
Summary&application:
El amperímetro digital de la serie PA666 es la nueva generación de instrumento programable, principalmente aplicada en la medida en tiempo real e indicación para la corriente en el circuito eléctrico, convenientes para las ocasiones con los requisitos relativamente altos para la calidad del poder y la seguridad del poder así como ésa con la automatización.
1. Funciones principales y características:
Medida e indicación en tiempo real del ◆ para el valor de la corriente y del voltaje del circuito de poder.
El ◆ la gama de la exhibición del instrumento es programable.
2. Especificación modelo y descripción de la selección:
(Unidad: milímetro)
Modelo |
Exhibición de la medida | T (comunicación) Interfaz RS485 |
Tamaño externo | Modo de visualización | |||
Voltaje ca | Corriente de la CA | Voltaje de DC | Corriente de DC | ||||
PA666-1 | ● | @ | 96×48 |
Pantalla LED |
|||
PA666-2 | ● | @ | 72×72 | ||||
PA666-3 | ● | @ | 96×96 | ||||
PA666-4 | ● | @ | 48×48 | ||||
PA666-6 | ● | @ | 80×80 | ||||
PA666-8 | ● | @ | 120×120 | ||||
PA666-1D | ● | @ | 96×48 | ||||
PA666-2D | ● | @ | 72×72 | ||||
PA666-3D | ● | @ | 96×96 | ||||
PA666-4D | ● | @ | 48×48 | ||||
PA666-6D | ● | @ | 80×80 | ||||
PA666-8D | ● | @ | 120×120 |
Amperímetro digital la monofásico de la serie PA666
Nota:
el ● significa las funciones intrínsecas del instrumento
@ significa funciones opcionales correspondientes extensibles de esta serie de instrumentos.
funcionamiento 3.Main y parámetros técnicos:
Parámetros técnicos | índice | ||
Clase de la exactitud | Clase 0,5 | ||
Entrada |
Voltaje |
Valor clasificado | AC/DC (0~660) V, las otras especificaciones especiales puede ser por encargo |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Resistencia | ≤1Ω | ||
Actual |
Valor clasificado | AC/DC (0~5) A, las otras especificaciones especiales pueden ser por encargo | |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Resistencia | ≤1Ω | ||
Salida |
Modo de visualización | La sola línea 4 pantalla LED del dígito, la resolución máxima del voltaje es 0.1V, la resolución actual máxima es 0.001A | |
Indicación de la polaridad | Termine el interruptor positivo y negativo del valor a través de luz de la polaridad (solamente para el metro de DC) | ||
Comunicación |
Modo | RS-485 | |
Protocolo | MODBUS-RTU | ||
Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, presunto para ser 9600bps | ||
Fuente de alimentación de trabajo | Gama | EL AC220V±20% | |
Consumo | ≤5VA |
Nota:
esta serie de instrumentos se puede modificar para requisitos particulares especialmente según especificaciones especiales: el terminal de la entrada entra las señales estándar de DC, tales como 4~20mA, 0~10V, 0~75mV, etc. El jefe del metro puede
exhiba los parámetros incluyendo el voltaje correspondiente, la corriente, la frecuencia, el poder, el factor de poder, la presión, el flujo, el etc. del lazo primario del sensor o el transmisor; el × marcado los artículos es opcional, que será especificado por los clientes al ordenar.
Voltímetro digital la monofásico de la serie PZ666
Summary&application:
El voltímetro digital de la serie PZ666 es la nueva generación de instrumento programable, principalmente aplicada en la medida en tiempo real e indicación para el voltaje en el circuito eléctrico, convenientes para las ocasiones con los requisitos relativamente altos para la calidad del poder y la seguridad del poder así como ésa con la automatización.
1. Funciones principales y características:
Medida e indicación en tiempo real del ◆ para el valor de la corriente y del voltaje del circuito de poder.
El ◆ la gama de la exhibición del instrumento es programable.
2. Especificación modelo y descripción de la selección:
(Unidad: milímetro)
Modelo |
Exhibición de la medida | T (comunicación) Interfaz RS485 |
Tamaño externo | Modo de visualización | |||
Voltaje ca | Corriente de la CA | Voltaje de DC | Corriente de DC | ||||
PZ666-1 | ● | @ | 96×48 |
Pantalla LED |
|||
PZ666-2 | ● | @ | 72×72 | ||||
PZ666-3 | ● | @ | 96×96 | ||||
PZ666-4 | ● | @ | 48×48 | ||||
PZ666-6 | ● | @ | 80×80 | ||||
PZ666-8 | ● | @ | 120×120 | ||||
PZ666-1D | ● | @ | 96×48 | ||||
PZ666-2D | ● | @ | 72×72 | ||||
PZ666-3D | ● | @ | 96×96 | ||||
PZ666-4D | ● | @ | 48×48 | ||||
PZ666-6D | ● | @ | 80×80 | ||||
PZ666-8D | ● | @ | 120×120 |
Nota:
el ● significa las funciones intrínsecas del instrumento
@ significa funciones opcionales correspondientes extensibles de esta serie de instrumentos.
3. Funcionamiento y parámetros técnicos principales:
Parámetros técnicos | índice | ||
Clase de la exactitud | Clase 0,5 | ||
Entrada |
Voltaje |
Valor clasificado | AC/DC (0~660) V, las otras especificaciones especiales puede ser por encargo |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Resistencia | ≤1Ω | ||
Actual |
Valor clasificado | AC/DC (0~5) A, las otras especificaciones especiales pueden ser por encargo | |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Resistencia | ≤1Ω | ||
Salida |
Modo de visualización | La sola línea 4 pantalla LED del dígito, la resolución máxima del voltaje es 0.1V, la resolución actual máxima es 0.001A | |
Indicación de la polaridad | Termine el interruptor positivo y negativo del valor a través de luz de la polaridad (solamente para el metro de DC) | ||
Comunicación |
Modo | RS-485 | |
Protocolo | MODBUS-RTU | ||
Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, presunto para ser 9600bps | ||
Fuente de alimentación de trabajo | Gama | EL AC220V±20% | |
Consumo | ≤5VA |
Nota:
esta serie de instrumentos se puede modificar para requisitos particulares especialmente según especificaciones especiales: el terminal de la entrada entra las señales estándar de DC, tales como 4~20mA, 0~10V, 0~75mV, etc. El jefe del metro puede exhibir los parámetros incluyendo el voltaje correspondiente, la corriente, la frecuencia, el poder, el factor de poder, la presión, el flujo, el etc. del lazo primario del sensor o el transmisor; el × marcado los artículos es opcional, que será especificado por los clientes al ordenar.
PA666 - amperímetro digital trifásico de la serie de S
Summary&application:
El amperímetro digital trifásico de la serie de PA666-S es la nueva generación de instrumento programable, principalmente aplicada en la medida y la indicación en tiempo real para la corriente de la fase en el circuito eléctrico trifásico.
1. Funciones principales y características
Medida e indicación en tiempo real para la corriente de la fase, voltaje de la fase, valor del ◆ del voltaje del alambre del circuito eléctrico.
El ◆ el ratio actual del voltaje del instrumento es programable.
2. Especificación modelo y descripción de la selección
Modelo | Exhibición de la medida |
T (comunicación) Interfaz RS485 |
Tamaño externo | Modo de visualización | |
voltaje trifásico | corriente trifásica | ||||
PA666-2S | ● | @ | 72×72 |
Pantalla LED |
|
PA666-3S | ● | @ | 96×96 | ||
PA666-4S | ● | 48×48 | |||
PA666-6S | ● | @ | 80×80 | ||
PA666-8S | ● | @ | 120×120 |
Nota:
el ● significa las funciones intrínsecas del instrumento
@ significa funciones opcionales correspondientes extensibles de esta serie de instrumentos.
3. Funcionamiento y parámetros técnicos principales
Parámetros técnicos | índice | ||
Clase de la exactitud | Clase 0,5 | ||
Entrada |
Voltaje |
Valor clasificado | AC100V, 450V |
Sobrecarga | Continuo: 1,2 veces, instante: 2 times/5s | ||
Consumo | ≤1VA (cada fase) | ||
Resistencia | 100V (sobre 120K), 450V (sobre 600K) | ||
Actual |
Valor clasificado | AC1A, 5A | |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Consumo | ≤0.5VA (cada fase) | ||
Resistencia | <20m> | ||
La medición sonó de la frecuencia | 45Hz-65Hz | ||
Salida |
Modo de visualización |
3 pantalla LED del dígito de la fase 4, el voltaje máximo la resolución es 0.1V, la resolución actual máxima es 0.001A; la unidad cambia automáticamente, los decimales desplaza automáticamente. |
|
Gama de la exhibición | Voltímetro AC0~999.9kV Amperímetro AC0~99.99kA |
||
Comunicación |
Modo | RS-485 | |
Protocolo | MODBUS-RTU | ||
Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, presunto para ser 9600bps | ||
Fuente de alimentación de trabajo | Gama | EL AC220V±20% | |
Consumo | ≤5VA |
Nota:
los artículos marcados * sea opcional, que serán especificados por los clientes al ordenar.
Voltímetro digital trifásico de la serie de PZ666-S
Summary&application:
El voltímetro digital trifásico de la serie de PZ666-S es la nueva generación de instrumento programable, principalmente aplicada en la medida y la indicación en tiempo real para el voltaje de la fase en el circuito eléctrico trifásico.
1. Funciones principales y características
Medida e indicación en tiempo real para la corriente de la fase, voltaje de la fase, valor del ◆ del voltaje del alambre del circuito eléctrico.
El ◆ el ratio actual del voltaje del instrumento es programable.
2. Especificación modelo y descripción de la selección
Modelo | Exhibición de la medida |
T (comunicación) Interfaz RS485 |
Tamaño externo |
Exhibición modo |
|
voltaje trifásico | corriente trifásica | ||||
PZ666-2S | ● | @ | 72×72 |
Pantalla LED |
|
PZ666-3S | ● | @ | 96×96 | ||
PZ666-4S | ● | 48×48 | |||
PZ666-6S | ● | @ | 80×80 | ||
PZ666-8S | ● | @ | 120×120 |
Nota:
el ● significa las funciones intrínsecas del instrumento
@ significa funciones opcionales correspondientes extensibles de esta serie de instrumentos.
3. Funcionamiento y parámetros técnicos principales
Parámetros técnicos | índice | ||
Clase de la exactitud | Clase 0,5 | ||
Entrada |
Voltaje |
Valor clasificado | AC100V, 450V |
Sobrecarga | Continuo: 1,2 veces, instante: 2 times/5s | ||
Consumo | ≤1VA (cada fase) | ||
Resistencia | 100V (sobre 120K), 450V (sobre 600K) | ||
Actual |
Valor clasificado | AC1A, 5A | |
Sobrecarga | Continuo: 1,2 veces, instante: 10 times/5s | ||
Consumo | ≤0.5VA (cada fase) | ||
Resistencia | <20m> | ||
La medición sonó de la frecuencia | 45Hz-65Hz | ||
Salida |
Modo de visualización | 3 la pantalla LED del dígito de la fase 4, la resolución máxima del voltaje es 0.1V, la resolución actual máxima es 0.001A; la unidad cambia automáticamente, los decimales desplaza automáticamente. | |
Gama de la exhibición | Voltímetro AC0~999.9kV Amperímetro AC0~99.99kA |
||
Comunicación |
Modo | RS-485 | |
Protocolo | MODBUS-RTU | ||
Velocidad | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, presunto para ser 9600bps | ||
Fuente de alimentación de trabajo | Gama | EL AC220V±20% | |
Consumo | ≤5VA |
Nota:
los artículos marcados * sea opcional, que serán especificados por los clientes al ordenar.
