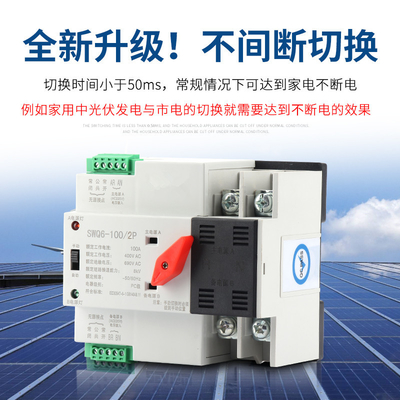

Interruptor automático 3P de la transferencia del ATS del poder dual de la excitación del CE para el generador

FMQl (PC-grado) -100/2P/3P/4P

interruptor automático de la transferencia del poder dual de la excitación (del PC-grado)

Descripción del producto

el interruptor automático de la transferencia del poder dual de la excitación (del PC-grado) es un interruptor miniatura desarrollado recientemente de la transferencia del poder del hogar. El interruptor se utiliza principalmente para probar si la fuente de alimentación principal o de reserva es normal. Cuando la fuente de alimentación normal es anormal, la fuente de alimentación espera comenzará a trabajar inmediatamente, así asegurando la continuidad, la confiabilidad y la seguridad de la fuente de alimentación. Se diseña para el uso en instalaciones montadas sobre carriles nacionales, específicamente en la caja de distribución PZ30.

El ATS tiene construcción sólida, cambio confiable, instalación y mantenimiento fácil, y larga vida. El ATS se compone de la EET y del regulador.
Según GB/T14048.11, parte 6-1: El equipo y el dispositivo de distribución multifuncionales, ATS es el dispositivo de baja tensión más obediente del dispositivo de distribución y de control.

Características estructurales
Dispositivo de control: regulador incorporado
Estructura de producto: directo, el tipo del carril, volumen de gran intensidad, pequeño, estructura de dos etapas, simple, ATS-cuerpo ofrece: velocidad que cambia rápida, porcentaje de averías bajo, mantenimiento fácil, funcionamiento confiable
Conexión de método: cableado delante del tablero
Modo que cambia: rejilla a la rejilla, rejilla al generador, picovoltio a la utilidad, uno mismo-inyección y uno mismo-recuperación
Marco de la cáscara del producto: 100
Corriente del producto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A

Clasificación de producto: tipo directo de la carga
Número del polo del producto: 2, 3, 4
Estándar del producto: GB/T14048.11
ATSE: Grado de la PC
Tiempo que cambia: 0.008sec/8ms

Condiciones del Uptime y de la instalación

2,1 temperatura del aire ambiente
La temperatura máxima no debe exceder 40°C, la temperatura mínima no debe ser más baja que -5°C, y la temperatura media no debe ser más alta que 35°C dentro de 24h.

2,2 altitud
La altitud del sitio de la instalación no debe ser más alta de los 2000m.

2,3 condiciones atmosféricas
Cuando la temperatura máxima alcanza 40°C, la humedad relativa del sitio de la instalación no debe exceder del 50%; cuando la temperatura es la temperatura mínima -5°C, la humedad relativa es más alta, por ejemplo: la temperatura es 25°C, la humedad relativa es el 90%. La deuda a los cambios de temperatura, las medidas especiales se debe tomar para ocuparse de la condensación ocasional en la superficie del producto.
Características estructurales
Dispositivo de control: regulador incorporado
Estructura de producto: directo, el tipo del carril, volumen de gran intensidad, pequeño, estructura de dos etapas, simple, ATS-cuerpo ofrece: velocidad que cambia rápida, porcentaje de averías bajo, mantenimiento fácil, funcionamiento confiable
Conexión de método: cableado delante del tablero
Modo que cambia: rejilla a la rejilla, rejilla al generador, picovoltio a la utilidad, uno mismo-inyección y uno mismo-recuperación
Marco de la cáscara del producto: 100
Corriente del producto: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Clasificación de producto: tipo directo de la carga
Número del polo del producto: 2, 3, 4
Estándar del producto: GB/T14048.11
ATSE: Grado de la PC
Tiempo que cambia: 0.008sec/8ms

2,4 nivel de la contaminación
El nivel de contaminación del ATS está de acuerdo con GB/T14048.11 señaló llano 3.
2,5 tipo de la instalación
El tipo de la instalación de ATS está de acuerdo con la categoría especificada en GB714048.il.
2,6 condiciones de la instalación
El ATS se puede instalar verticalmente en el gabinete de control o el gabinete de distribución. Asegúrese de que la distancia de la instalación esté de acuerdo con los requisitos.

Precauciones
3,1 manual/operación auto
El ATS puede garantizar el funcionamiento de la producción y de la desconexión de energía en la operación del circuito, pero para la operación manual, debido a la velocidad de la producción de energía y de la desconexión o de las diferencias del operador. el ATS no garantiza el funcionamiento antedicho.
Las pérdidas excesivas de la aleación de plata pueden ocurrir durante la producción y la desconexión manuales de energía. Por lo tanto, cuando todo el poder se quita para la inspección y el mantenimiento del sistema operativo y de los contactos, tirar simplemente del interruptor de selector a la posición manual. En general, tire del interruptor de selector a la posición automática. Al actuar manualmente, tire del interruptor de selector a la posición manual. Cuando la operación manual es completa, tire del interruptor de selector de la posición manual a la posición automática.
3,2 circuito de control
El ATS será activo momentáneamente. Después de que la conversión sea completa, la bobina en el circuito de control será desconectada por el convertidor interno. La bobina puede actuar normalmente debajo 80%-110% del voltaje clasificado. El voltaje demasiado bajo hará la bobina calentar para arriba o aún quema espontáneamente.
