— Fabricante de FENIGAL y OEM de la serie del ATS FMQ3G-F en China

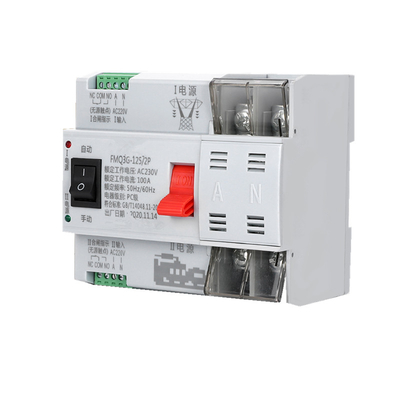

La descripción del producto (en adelante se refirió como el interruptor) es un interruptor que continúa suministrando poder en caso de urgencia. El interruptor consiste en un interruptor de la carga y un regulador, y se utiliza principalmente para detectar si la fuente de alimentación principal o de reserva es normal. Cuando la fuente de alimentación principal es anormal, la fuente de alimentación espera comenzará a trabajar inmediatamente, así asegurando la continuidad, la confiabilidad y la seguridad de la fuente de alimentación. El producto se diseña para la instalación casera del carril y se utiliza específicamente en la caja de distribución PZ30.
El interruptor es conveniente para los sistemas de abastecimiento del estado de excepción con 50Hz/60Hz, el voltaje clasificado 400V y 100A actual clasificado o menos corriente ALTERNA. Es ampliamente utilizado en las diversas ocasiones donde los fallos eléctricos no pueden ser sostenidos. (La fuente de alimentación de reserva principal puede ser la red eléctrica, o comience el sistema de generador, la batería, el etc., la fuente de alimentación de reserva principal es determinado por el usuario).
Características y funciones estructurales
El interruptor es pequeño de tamaño, hermoso en el aspecto, confiable en la conversión, fácil de instalar y de mantener, y de largo en vida. El interruptor puede realizar la conversión automática o manual entre (i) la fuente de alimentación común y la fuente de alimentación del recurso seguro (ii).
Cuando (i) la fuente de alimentación común pierde poder (o fase), el interruptor cambia automáticamente (ii) a la fuente de alimentación espera, y cuando (i) la fuente de alimentación común vuelve a normal, al interruptor vuelve automáticamente (i) a la fuente de alimentación común. El interruptor tiene un rato corto de la conversión (milisegundos) en el estado automático, que puede realizar la fuente de alimentación ininterrumpida a la red eléctrica.
Conversión manual: En el estado manual, el interruptor puede convertir entre (i) la fuente de alimentación común y (ii) la fuente de alimentación espera manualmente.
①(i) indicador de poder común
②Interruptor de selector manual/automático
③(h) indicador de poder espera
④Terminal de uso general (AC220V)
⑤Bloque de terminales de repuesto (AC220V)
⑥Manija de la operación manual
⑦Cierre de uso general (ION)/indicación de cierre espera (II0N)
⑧Terminales laterales del poder de uso general de Q)
⑨Terminal lateral (ii) del poder de repuesto
⑩Terminal del lado de la carga
| Nombre modelo |
FMQ3G |
| LE actual clasificado (A) |
16 20 25 32 40 50 63 80 100 |
| Categoría del uso |
AC-33iB |
| Voltaje de trabajo clasificado Ue |
AC400//50Hz |
| Voltaje de aislamiento clasificado Ui |
AC690//50Hz |
| El impulso soporta el voltaje clasificado Uimp |
8kV |
| Cortocircuito limitador clasificado lq actual |
|
| Vida de servicio (tiempos) |
Mecánico |
5000 |
| Electricidad |
2000 |
| Número de polos |
2P, 4P |
| Nivel |
Grado de la PC: puede ser fabricado y ser soportado sin corriente del cortocircuito |
| Dispositivo de protección del cortocircuito (fusible) |
RT16-00-63A |
| Circuito de control |
Voltaje clasificado los E.E.U.U. del control: AC220V, condiciones de funcionamiento normales 50Hz: 85%Us-110%Us |
| Circuito auxiliar |
Huevo de la tolerancia del contacto del convertidor del contacto: AC220V50HZ LE=5y |
| Tiempo del cambio del contactor |
<30 ms="">
|
| Tiempo del cambio de la operación |
<30 ms="">
|
| Tiempo de vuelta del cambio |
<30 ms="">
|
| Del poder tiempo apagado |
<30 ms="">
|
