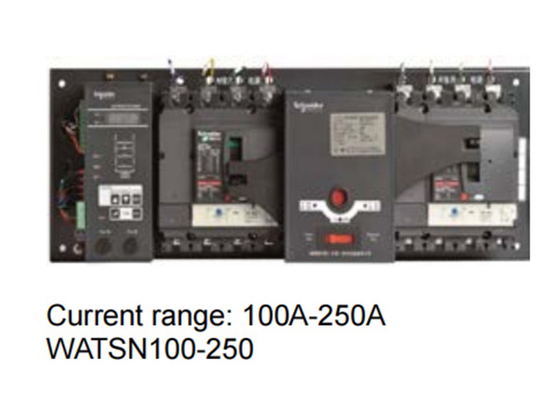

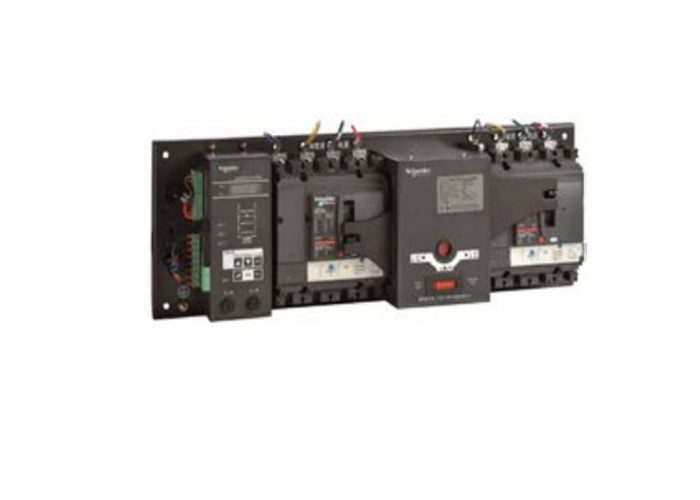

Interruptor de transferencia automática de clase CB con liberación de sobrecorriente para sistemas de 220 V y 380 V
Clase CB
ATSE con liberación de sobrecorriente
Su contacto principal se puede cerrar y utilizar para romper el cortocircuito de corriente
El interruptor de transferencia automática de la serie WATSN es un interruptor de transferencia automática de clase CB si:
El sistema de control de la velocidad de la corriente es el siguiente:
Función de protección, puede proporcionar protección contra cortocircuito y sobrecarga para
La capacidad de fabricación y rotura es significativamente superior a la capacidad de fabricación y rotura de los cables.
más alto que otros componentes como los contactores y los relés.
Amplia aplicación
● Se utiliza en sistemas de 220 y 380 V
● Tres modos de funcionamiento configurables en el sitio: cambio automático y automático
recuperación, cambio automático sin recuperación automática y espera mutua.
● Se puede conectar fácilmente a un sistema de monitoreo inteligente
Producto de alto rendimiento
● Alta capacidad de rotura (clase CB)
● La capacidad de ruptura de operación es igual al 100% de la capacidad de ruptura final (clase
CB)
● Proporcionar una alta capacidad de limitación de corriente y una selectividad económica total (clase CB)
● Proporciona una alta capacidad de producción de cortocircuito y capacidad de resistencia a corto plazo
(clase PC)
Fácil conexión e instalación
● No hay necesidad de desinflar tanto en la instalación horizontal como en la vertical
● No hay necesidad de desvalorar las líneas de entrada más bajas
Mayor fiabilidad
● Alarma por una conexión neutra equivocada
● Se corta automáticamente la señal en caso de que la transferencia no tenga éxito
Comunicación inteligente
● Interfaz de comunicación RS485 y protocolo de comunicación Modbus-RTU
● Proporciona cuatro funciones remotas, incluidos el mando a distancia, la telemetría, el control remoto y
Telereg
Las notas:
Los tipos de controladores incluyen: A - Tipo terminal; B - Tipo básico; D - Tipo inteligente
Los niveles de corriente de marco: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Corriente nominal: Dependiendo de los diferentes niveles de cuadro, el usuario selecciona la liberación (haciendo referencia a la muestra de interruptor NSX/NS)
Número de postes seleccionables: 2 (sólo para la serie iC65), 3, 4 (todas las series)
Dispositivo eléctrico Clase: CB - con protección contra cortocircuito y sobrecarga
Modo de funcionamiento: R - Cambio automático y recuperación automática; S - Cambio automático sin recuperación automática; I - Disponibilidad mutua
Funciones adicionales: enlace de protección contra incendios X; señal de retroalimentación F; módulo de monitorización de corriente I (disponible solo para controladores de tipo D)
Liberación clase CB. Se puede seleccionar la liberación con un rango de protección diferente según las necesidades del usuario.
*: Se pueden proporcionar dos métodos de instalación: montado en el dispositivo y montado en el panel.
Por favor, agregue una nota si se requiere la instalación de paneles. los productos iC65 no son compatibles
controladores montados en el panel.
**: F- Función de señal de retroalimentación (incluida la retroalimentación de posición y la retroalimentación de alarma, añadir texto explicativo si es necesario).Los productos de la serie 800-1600A incluyen un grupo de retroalimentación de posición y un grupo de retroalimentación de alarma como estándarPara los productos de corriente 63A y inferiores, sólo está disponible un grupo de retroalimentación de posición.
