El MK-7 está diseñado para:
• Proporcionar agua ultrapura para aplicaciones industriales, incluida la energía y la industria en general.
• Producir agua de calidad de lecho mixta de forma continua.
• No requieren ácido cáustico o ácido para la regeneración de la resina de intercambio iónico dentro de la pila.
• Estar libre de fugas, garantizado.
• Eliminar la inyección de salmuera y la recirculación del concentrado, simplificando el diseño del sistema.
Descripción y uso

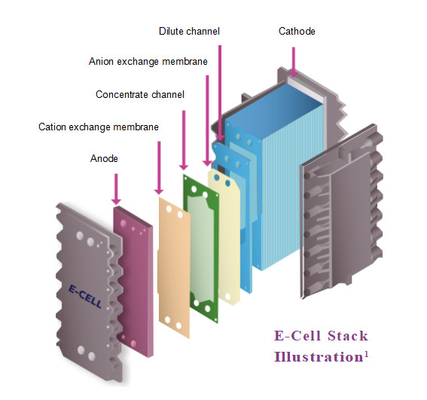

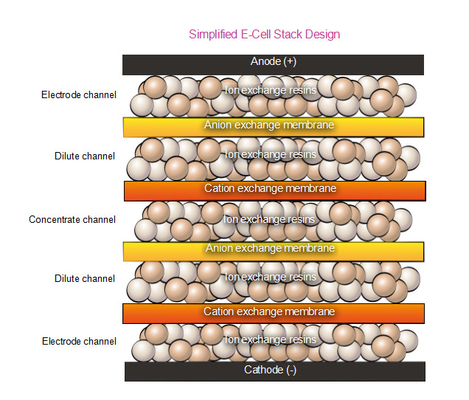

MK-7 son pilas de electrodeionización (EDI) de alto flujo que utilizan corriente eléctrica para desionizar y pulir el agua permeada por ósmosis inversa (RO).El agua del producto MK-7 está en un nivel ultrapuro requerido en las aplicaciones más exigentes de hoy..
Aplicaciones típicas
• Generación de energía
• Industria general
Las especificaciones
| Fabricante |
Suez |
| Serie |
E-Cell |
| Número de modelo |
El MK-7 |
| Número de la parte |
El MK-7 |
| Aplicaciones |
Desempeño típico
Resistencia: > 16 MOhm-cm
El sodio: < 3 ppb
Eliminación de sílice (SiO2): hasta el 99% o < 5 ppb
Eliminación del boro: > 95%
Parámetros de funcionamiento
Recuperación: Hasta el 97%
Flujo de concentrado (contra flujo de producto): contracorriente, dureza > 0,10 ppm como CaCO3
Ventilación: 0 ¢ 300 VDC
Amperaje: 0 ¢ 5.2 ADC
Presión de entrada: 3,1 bar 6,9 bar 45 100 psi
Caída de presión: 1,4 ∼2,8 bares 20 ∼40 psi |
| Descripción |
Flujo nominal: 26 gpm (6,0 m3/h)
Rango de caudal: 18 34 gpm (4,2 7,8 m3/h)
Flujo máximo: 34 gpm |
| Peso de envío |
300 libras (137 kg) |
| Duración total |
26" (66 cm) |
| Ancho general |
12 pulgadas (30 cm) |
| Altura general |
24" (61 cm) |

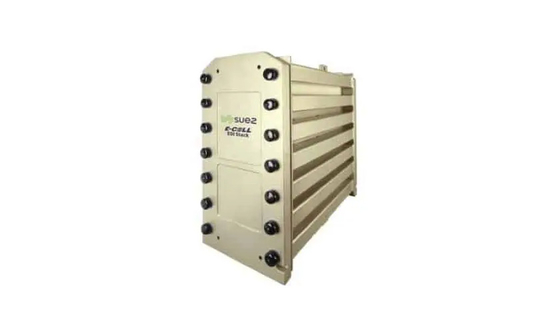

La siguiente figura muestra a GE, Suez y Veolia de izquierda a derecha (todos el mismo producto: MK-7 EDI Stack).
Aplicaciones típicas
El agua del producto de la E-Cell MK-7 puede ser confiable para satisfacer las aplicaciones de agua ultrapura más exigentes de hoy, tales como:
- Agua de alimentación de calderas desmineralizada para calderas de alta presión en centrales eléctricas y otras instalaciones industriales pesadas.
- Agua ultrapura para enjuagar los paneles solares y otros microelectrónicos.
- Agua ultrapura para la generación de hidrógeno verde.
Garantizar la calidad
- Marcado con CE, RoHS, CSA y EAC.
- Fabricado en una instalación ISO 9001 y ISO 14001.
- Certificado con UKCA.
- Las pilas E-Cell MK-7 están certificadas Halal por el Consejo Islámico de Alimentos y Nutrición de América (IFANCA®).
| E-Cell El MK-7 - ¿ Qué pasa?Especificaciones |
| En el caso de las Flujo |
7.0 - ¿ Qué?3/h El Consejo Europeo (gpm) |
| Flujo Tasa de cambio Rango de acción |
4.2 ️ 7.8 - ¿ Qué?3/h 18 años ¿Qué quieres decir? 34 (gpm) |
| Transporte marítimo Peso |
165 En kg (364) Por lo general, |
|
Las dimensiones
(ancho el número altura el número profundidad)
|
30 cm x 61 en cm x 74 en cm
12 ¢ el número 24 ¢ el número 30 ¢
|
| Producto Agua CalidadNota 1 |
| Las garantías Disponible |
| Resistencia |
≥ 16 - ¿ Qué es eso?en cm |
| El sodio |
No más 3Pb y p |
| Las demás materias (SiO2) |
Como bajo como 5 Pb y p |
| Típico Eliminación Eficiencia |
| El sodio |
≥ 990,9% eliminación |
| Las demás materias (SiO2) |
- ¿ Por qué? En el El 99% eliminación |
| En funcionamientoParámetros |
| Recuperación |
- ¿ Por qué? En el El 97% |
| Válvula de tensión |
0 ¢ 400 VDC |
| Amperio |
0 ¢ 5.2 Asignación |
| Entrada y salida Presión Nota 2 |
No más 6.9 Barras (100 (por ejemplo, psi) |
| Presión - ¿ Qué pasa? Nota 3 |
2.4 ¢3.4 Barras El precio de venta de los productos (por ejemplo, psi) |
| Alimentos para animales Agua Especificaciones Nota 4 |
|
Aniones intercambiables totales
(TEA como CaCO3)Nota 5
|
No más 36 ppm
|
| Conductividad En el caso de las empresas |
≤ 62Se aplican las siguientes medidas: |
| Temperatura |
4.4 ̊40 ̊C (F) 40 ̊ 104 ̊ |
|
Dureza total
(como CaCO)3)Nota 6
|
No más 1.0ppm |
| Seco (SiO)2)Nota 7 |
No más 1.0ppm |
| En total Productos orgánicos Carbono (TOC en C) |
No más 0.5ppm |
| En totalCloruro |
No más 0.05 ppm |
| Fe, ¿qué quieres decir? En el caso de los H.2El S |
No más 0.01 ppm |
| El bor Nota 8 |
No más 1.0ppm |
| El pH |
4 En el11 |
| Aceite de oliva &Grasa |
No hay Detectable |
| Particulado Nota 9 |
R.O.Permeabilidad |
| Oxidación Los agentes |
No hay Detectable |
| El color Nota 10 |
No más 5El APHA |
Las notas:
1El rendimiento real puede variar en función de las condiciones del emplazamiento.y las garantías de rendimiento de la sílice que se ofrecen para las condiciones de diseñoPara obtener bor y otras garantías, póngase en contacto con Veolia.
2La presión de entrada está determinada por los requisitos de presión aguas abajo para los flujos de producto y concentrado, la elección de operación contracorriente o concorriente y la caída de la presión de la pila.
3. a caudal nominal y 25 °C. Software de proyección Winflows de referencia para verificar las condiciones de diseño.
4. Consulte el software de proyección Winflows y el Manual del propietario de la pila de E-Cell para verificar las especificaciones del agua de alimentación para las condiciones de diseño.
5. TEA (ppm como CaCO3) - Anión total intercambiable, esto representa la concentración de todos los aniones presentes en el agua de alimentación, incluidas las contribuciones de OH-, CO2 y SiO2.Se utilizarán los flujos de entrada para confirmar que el agua de alimentación TEA es aceptable en las condiciones de operación específicas de aplicación.El valor de la tabla es en el caudal mínimo y la temperatura máxima.
6. 1,0 ppm como límite de dureza del agua de alimentación de CaCO3 se aplica únicamente a la operación estándar de flujo contracorriente. La dureza admisible del agua de alimentación disminuye a 0,1 ppm como CaCO3 en la operación de flujo con corriente.
7El límite de sílice permitido disminuye por encima del caudal de 5 m3/h. El límite de sílice permitido disminuye a 0,5 ppm con dureza de agua de alimentación por encima de 0,5 ppm como CaCO3.
8El contenido de boro en la alimentación se limita a 0,3 ppm como B siempre que exista un requisito de garantía de sílice o un requisito de garantía de resistividad superior a 10 MOhm-cm.ya que los niveles más altos de boro podrían afectar el rendimientoSin estos requisitos, el límite es de 1,0 ppm de boro.
9. Osmosis inversa (RO) o agua de alimentación equivalente: RO proporciona agua de alimentación EDI que está sustancialmente libre de partículas, material coloidal y sustancias orgánicas de alto peso molecular,que pueden contaminar los medios de intercambio iónicoSe especifica la calidad de permeabilidad de la RO, ya que las pilas EDI contienen lechos de medio de intercambio iónico que no pueden ser lavados o fluidizados para eliminar las partículas.Sistemas con un sistema abierto entre un sistema RO (u otra fuente) y E-Cell (ex). tanque, descarbonizador) deben estar equipados con filtros inmediatamente anteriores a la célula E, para protegerla de la contaminación por partículas.un filtro de 5 μm absoluto o de 1 μm nominal será aceptable.
10. APHA - estándar/escala de color nombrado por la Asociación Americana de Salud Pública y definido por ASTM D1209.
Para más modelos, haga clic en:En el caso de los vehículos de la categoría M1, el valor de los costes de fabricación se calcula en función de los costes de fabricación.
Ejemplos de rendimiento de la tecnología E-Cell EDI
La tecnología E-Cell EDI se ha aplicado con éxito en varias industrias como energía, petróleo, química, acero, farmacéuticos y electrónicos.
Para los casos de solicitud, haga clic en:El precio de exportación de los productos incluidos en la muestra es el precio de exportación del producto.
