E-Cell MK-3PharmHT es la única pila farmacéutica de electrodeionización (EDI) diseñada para:
• Ofrecer agua ultrapura para usos farmacéuticos.
• Sea desinfectable con agua caliente hasta 185oF (85oC) durante 160 ciclos.
• Operar sin recirculación del concentrado y sin inyección de salmuera.
• No requiere apretamiento del perno.
• Estar libre de fugas, garantizado.
• Funcionan a baja potencia, < 300VDC.
Descripción y uso:
Las pilas E-Cell MK-3PharmHT son pilas EDI desinfectables con agua caliente que utilizan corriente eléctrica para desionizar y pulir el agua permeable por ósmosis inversa (RO).La calidad del agua del producto MK-3PharmHT excede los niveles de calidad USP necesarios en aplicaciones farmacéuticas contemporáneas.
Aplicaciones típicas:
• Productos farmacéuticos
• Laboratorio
Las especificaciones
| Fabricante |
Suez |
| Serie |
E-Cell Stack (Estaca de células electrónicas) |
| Número de modelo |
MK-3PharmHT El tratamiento con MK-3PharmHT |
| Número de la parte |
E-Cell Stack (Estaca de células electrónicas) |
| Descripción |
Flujo nominal: 18 gpm
Rango de caudal: 7 a 20 gpm |
| Peso de envío |
92 kilos de peso |
| Características clave |
Rendimiento típico - Calidad del producto
Resistencia: > 10 MOhm-cm
Se aplicará el método siguiente:
Desinfección con agua caliente -
Número de ciclos de desinfección de 1 hora: 160 ciclos
Temperatura de desinfección: 176 a 185oF - 80 a 85oC
Presión máxima de entrada de desinfección: 2,1 bar / 30 psi
Parámetros de funcionamiento
Recuperación: Hasta el 96%
Flujo concentrado Corriente contadora - Corriente coincidente estándar < 0,1 ppm (como CaCO3) dureza de alimentación
Válvulas de tensión: de 0 a 300 VDC
Amperaje: 0 a 5,2 ADC
Presión de entrada: Contador de corriente- 4.1 a 6.2 bar Corriente de concurrencia- 3.1 a 6.2 bar 60 a 90 psi 45 a 90 psi
Caída de presión en el caudal nominal: 1,4 a 2,4 bar - 20 a 35 psi |
| Duración total |
19" (48 cm) |
| Ancho general |
12 pulgadas (30 cm) |
| Altura general |
24" (61 cm) |

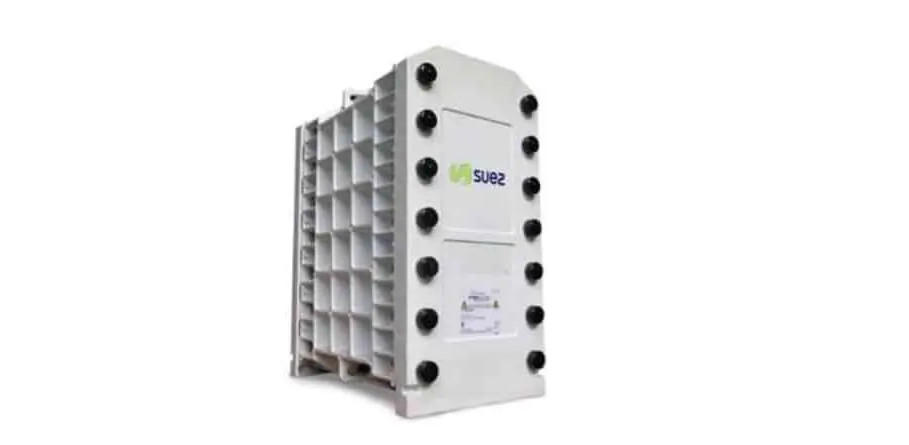

La siguiente figura muestra a GE, Suez y Veolia de izquierda a derecha (todos el mismo producto:Las demás:Modulo EDI)
Aplicaciones típicas
El E-Cell MK-3PharmHT Stack produce agua ultrapura que supera constantemente los estándares de calidad establecidos por USP, EP y otras farmacopeas en una variedad de aplicaciones.
* Producción de agua para inyección.
* Suministro de agua purificada de grado farmacéutico.
* Servir como fuente para sistemas de agua purificada de laboratorio.
Para simplificar el proceso de diseño y aumentar aún más la confianza en su aplicación EDI,Veolia ofrece proyecciones de rendimiento y garantías para el E-Cell MK-3PharmHT a través del software Winflows* o por contacto directo.
Garantizar la calidad
La pila E-Cell MK-3PharmHT asegura una calidad excepcional con múltiples certificaciones y cumplimientos:
* Marcas CE, RoHS, CSA y EAC para la seguridad y el cumplimiento medioambiental.
* Todos los materiales en contacto con los fluidos procesados por la pila cumplen con las regulaciones de la FDA, lo que garantiza la seguridad para aplicaciones farmacéuticas y biotecnológicas.
* Certificación UKCA para la conformidad con las normas británicas.
* Fabricado en una instalación ISO 9001 e ISO 14001, garantizando procesos de producción de alta calidad y sostenibilidad ambiental.
* Certificación Halal por el Consejo Islámico de Alimentos y Nutrición de América (IFANCA®), asegurando el cumplimiento de las leyes dietéticas islámicas.
Estas garantías proporcionan tranquilidad al adoptar la pila E-Cell MK-3PharmHT para sus necesidades de agua ultrapura.
| MK-3PharmHT El tratamiento con MK-3PharmHT - ¿ Qué pasa? Especificaciones |
| En el caso de las Flujo |
3.4 - ¿ Qué?3/h (15 (gpm) |
| Flujo Tasa de cambio Rango de acción |
1.6 ¢5.4 - ¿ Qué?3/h (7.0 ¢23.8 (gpm) |
| Transporte marítimo Peso |
100 En kg (220 Por lo general, |
|
Las dimensiones
(ancho el número altura el número profundidad)
|
30 cm x 61 en cm x 54 en cm
12 ¢ el número 24 ¢ el número 22 ¢
|
| Producto Agua CalidadNota 1 |
| Las garantías Disponible |
| Resistencia |
≥ 10 - ¿ Qué es eso?en cm |
| Típico Eliminación Eficiencia |
| El sodio |
≥ 990,9% eliminación |
| Las demás materias (SiO2) |
- ¿ Por qué? En el El 99% eliminación |
| En funcionamientoParámetros |
| Recuperación |
- ¿ Por qué? En el El 96% |
| Válvula de tensión |
0 ¢ 300 VDC |
| Amperio |
0 ¢ 5.2 Asignación |
| Entrada y salida Presión Nota 2 |
No más 6.9 Barras (100 (por ejemplo, psi) |
| Presión - ¿ Qué pasa? Nota 3 |
1.4 ¢2.8 Barras |
20 ¢ 40 el psi |
| Desinfección con agua caliente Ciclos |
160 |
| El número máximo SanidadTemperatura |
85oC - ¿Qué es eso? |
| El número máximo Presión de la entrada de saneamiento |
2.1 Barras (30 (por ejemplo, psi) |
| Alimentos para animales Agua Especificaciones Nota 4 |
|
Aniones intercambiables totales
(TEA como CaCO3)Nota 5
|
No más 63.6ppm
|
| Conductividad En el caso de las empresas |
No más 109Se aplican las siguientes medidas: |
| Temperatura |
4.4 ̊40 ̊C (F) 40 ̊ 104 ̊ |
| Dureza total (como CaCO)3)Nota 6 |
No más 1.0ppm |
| Seco (SiO)2)Nota 7 |
No más 1.0ppm |
| En total Productos orgánicos Carbono (TOC en C) |
No más 0.5ppm |
| En totalCloruro |
No más 0.05 ppm |
| Fe, ¿qué quieres decir? En el caso de los H.2El S |
No más 0.01 ppm |
| El bor Nota 8 |
No más 1.0ppm |
| El pH |
4 En el11 |
| Aceite de oliva &Grasa |
No hay Detectable |
| Particulado Nota 9 |
R.O.Permeabilidad |
| Oxidación Los agentes |
No hay Detectable |
| El color Nota 10 |
No más 5El APHA |
Notas sobre el funcionamiento y uso de la pila E-Cell MK-3PharmHT:
1.Variaciones de rendimiento:Utilice el software de proyección de Winflows para evaluar la calidad esperada del agua, la resistividad, el sodio, el contenido de sodio y el contenido de sodio en el agua.y las garantías de rendimiento de sílice adaptadas a sus condiciones de diseñoPara obtener garantías adicionales sobre el boro, póngase en contacto con Veolia.
2.Determinación de la presión de entrada:La presión de entrada está influenciada por los requisitos de presión aguas abajo para los flujos de producto y concentrado, la elección del funcionamiento contracorriente o concorriente,y la caída de presión a través de la pila.
3.Condiciones nominales:Todas las especificaciones se proporcionan a caudales nominales y a 25 °C. Consulte el software de proyección Winflows para verificar el diseño específico.
4.Especificaciones del agua de alimentación:Verifique las especificaciones del agua de alimentación para sus condiciones de diseño utilizando el software de proyección Winflows y el Manual del propietario de la pila de células electrónicas.
5.TEA (anión total intercambiable):El TEA representa la concentración colectiva de todos los aniones presentes en el agua de alimentación, incluidas las contribuciones de OH-, CO2 y SiO2.Es esencial utilizar Winflows para garantizar que el agua de alimentación TEA es aceptable en las condiciones de funcionamiento específicas de la aplicaciónEl valor tabulado se proporciona a caudal mínimo y temperatura máxima.
6.Límites de dureza del agua de alimentación:El límite de dureza del agua de alimentación de 1,0 ppm en forma de CaCO3 se aplica específicamente a la operación estándar de flujo contracorriente.1 ppm en forma de CaCO3.
7.Consideraciones sobre el límite de silicio:El límite de sílice permitido disminuye a medida que el caudal excede los valores nominales. Además, si la dureza del agua de alimentación supera 0,5 ppm como CaCO3, el límite de sílice permitido disminuye a 0,5 ppm.
8.Nivel de alimentación de boro:El contenido de boro en la alimentación no deberá exceder de 0,3 ppm como B siempre que exista un requisito de garantía de sílice o un requisito de garantía de resistividad superior a 10 MOhm-cm.Los niveles más altos de boro pueden comprometer el rendimientoEn ausencia de estos requisitos, el límite es de 1,0 ppm de boro.
9.El agua de alimentación con osmosis inversa o agua de alimentación equivalenteSe recomienda RO ya que proporciona agua de alimentación EDI que está en gran medida libre de partículas, material coloidal y sustancias orgánicas de alto peso molecular que pueden contaminar los medios de intercambio iónico.Esto es crucial ya que las pilas de EDI no se pueden lavar / fluidizar para eliminar las partículasLos sistemas con una configuración abierta entre la RO (u otra fuente) y la E-Cell deben incluir filtros aguas arriba de la E-Cell para protegerse contra la contaminación de partículas.un filtro de 5 μm absoluto o de 1 μm nominal es adecuado.
10.El estándar de color de la APHA:APHA se refiere al estándar/escala de color nombrado por la Asociación Americana de Salud Pública y está definido por ASTM D1209.
Consulte el software de proyección Winflows y otra documentación pertinente para obtener información detallada y específica sobre el funcionamiento y el mantenimiento de la pila E-Cell MK-3PharmHT.
Para más modelos, haga clic en:En el caso de los vehículos de la categoría M1, el valor de los costes de fabricación se calcula en función de los costes de fabricación.
Ejemplos de rendimiento de la tecnología E-Cell EDI
La tecnología E-Cell EDI se ha aplicado con éxito en varias industrias como energía, petróleo, química, acero, farmacéuticos y electrónicos.
Para los casos de solicitud, haga clic en:El precio de exportación de los productos incluidos en la muestra es el precio de exportación del producto.
