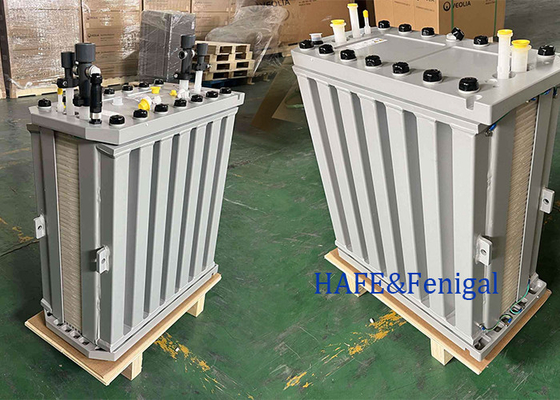

Modulos EDI de ósmosis inversa de agua ultrapura apilados para el tratamiento de agua de Veolia MK-3
Las unidades EDI están diseñadas para funcionar con poco o ningún tiempo de inactividad.Agua de alta pureza de hasta 16La resistividad de 0,0 MΩ-cm puede producirse con un sistema EDI que utilice permeabilidad de RO de conductividad de 1,0 μm/cm como agua de alimentación con recuperaciones de agua del producto en el rango del 90-95%.

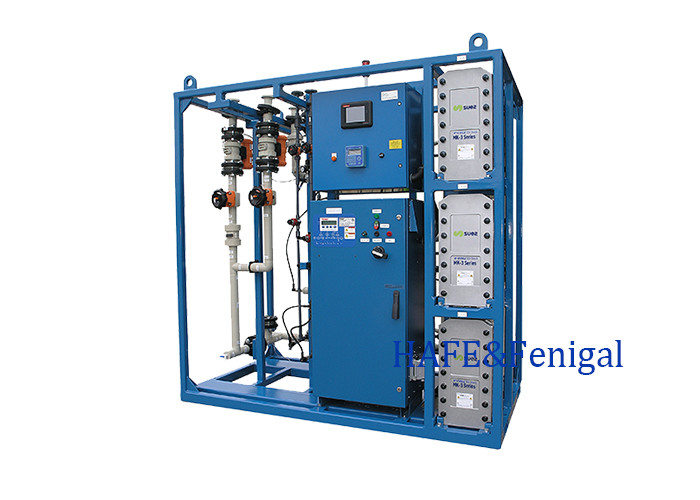

Sistema farmacéutico de electrodeionización por ósmosis inversa Rango de capacidad entre 0,1 m3/hora a 50m3La capacidad de diseño y la opción se pueden personalizar.
Ventajas de las plantas de tratamiento de agua EDI de electrodionización
Las ventajas del sistema de agua EDI en comparación con los sistemas convencionales de resina de intercambio iónico son:
· Producir agua ultrapura de alta calidad hasta 16,0-18,0 MΩ.cm en flujo constante.
· Libre de productos químicos (se utiliza electricidad en lugar de productos químicos para la regeneración) y seguro para el medio ambiente.
· Producción sencilla y continua en lugar de un ciclo por lotes.
· Funcionamiento y mantenimiento rentables.
· No contaminación, seguridad y fiabilidad.
· Necesidad de una operación de pequeña huella.
· No se necesita un sistema de neutralización.
· Tratamiento del agua con inhibidores de la corrosión
Descripción general

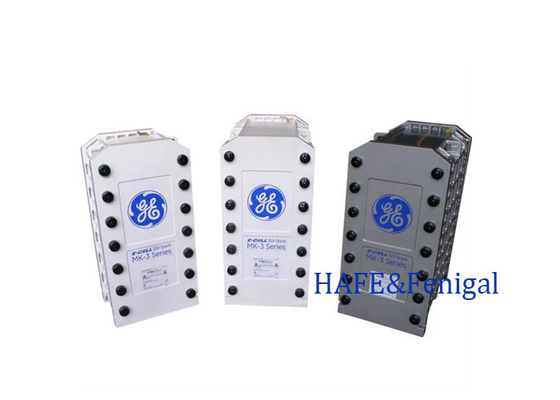

Como parte de la línea de productos de electrodeionización E-Cell*, la pila E-Cell MK-3 está diseñada para:
• Utilizar la corriente eléctrica para proporcionar agua ultrapura para la fabricación de semiconductores, la generación de energía, la producción de paneles solares y muchas otras industrias pesadas.
• Proporcionar un rendimiento superior que incluya los niveles más altos de calidad del agua del producto y el menor consumo de energía.
• Reducir al mínimo los requisitos de limpieza en niveles de dureza de agua de alimentación más altos utilizando contracorriente
la operación.
• Estar libre de fugas, garantizado.
• Funcionan de forma continua y no requieren ningún ácido cáustico o para la regeneración de la resina de intercambio iónico dentro de la pila.
• No requiere inyección de salmuera ni recirculación del concentrado.
Aplicaciones típicas
El agua del producto de la E-Cell MK-3 puede ser confiable para satisfacer las aplicaciones de agua ultrapura más exigentes de la actualidad, incluyendo:
• Agua ultrapura para enjuagar los chips de semiconductores, los paneles solares y otros dispositivos microelectrónicos
• Agua de alimentación desmineralizada para calderas de alta presión en centrales eléctricas y otras instalaciones industriales pesadas
Para facilitar el diseño y aumentar la confianza en su aplicación EDI, las proyecciones y garantías de rendimiento de E-Cell están disponibles en el software Winflows*
Garantizar la calidad
• Marcado CE, RoHS, CSA y EAC
• Fabricado en una instalación ISO 9001 y ISO 14001
• Las pilas E-Cell MK-3 están certificadas halal por el Consejo Islámico de Alimentos y Nutrición de América (IFANCA®)
| Especificaciones de la pila MK-3 |
| El flujo nominal |
3.4 m3/h |
15 gpm |
| Rango de la tasa de flujo |
1.7 4.5 m3 /h |
7.5 20 gpm |
| Peso de envío |
92 kg de peso |
202 libras |
|
Las dimensiones
(ancho x altura x profundidad)
|
30 cm por 61 cm por 54 cm |
12 ¢ x 24 ¢ x 22 |
| Calidad del agua del productoNota 1 |
| Las garantías disponibles |
| Resistencia |
> 16 MOhm-cm Garantias más bajas también disponibles |
| El sodio |
< 3 ppb |
| Seco (SiO)2) |
Tan bajo como 5 ppb |
| El bor |
Tan bajo como 0,08 ppb |
| Eficiencias típicas de eliminación |
| El sodio |
Eliminación > 99,9% |
| Seco (SiO)2) |
Eliminación de hasta el 99% |
| El bor |
Hasta un 96% de eliminación |
| Parámetros de funcionamiento |
| Recuperación |
Hasta el 96% |
| Válvula de tensión |
0 ¢ 300 VDC |
| Amperio |
0 ̊5.2 ADC |
| Presión de entradaNota 2 |
< 6,9 bar |
< 100 psi |
| Baja de la presiónNota 3 |
1.4 ∙ 2.8 bar |
20 ‰ 40 psi |
| Especificaciones del agua de alimentaciónNota 4 |
|
Aniones intercambiables totales
(TEA en forma de CaCO3)Nota 5
|
< 60 mg/l |
< 60 ppm |
| Equivalente de conductividad |
< 103 μS/cm |
< 103 μS/cm |
| Temperatura |
4.4 ̊40 ̊C |
40 ̊104 ̊F |
| Dureza total (como CaCO3)Nota 6< 1,0 mg/l |
< 1,0 mg/l |
< 1,0 ppm |
| Sebo (SiO2)Nota 7 |
< 1,0 mg/l |
< 1,0 ppm |
| Carbono orgánico total (TOC en C) |
< 0,5 mg/l |
< 0,5 ppm |
| Cloruro total |
< 0,05 mg/l |
< 0,05 ppm |
| Fe, Mn, H2S |
< 0,01 mg/l |
< 0,01 ppm |
| El borNota 8 |
< 1,0 mg/l |
< 1,0 ppm |
| El pH |
Entre 4 y 11 |
| Aceite y grasa |
Ninguno detectable |
| ParticuladoNota 9 |
RO permeado |
| Agentes oxidantes |
Ninguno detectable |
| El colorNota 10 |
< 5 APHA |
