SEGUNDA SERIES ACTUALIZACIÓN de la tecnología de la información y la comunicación en el ámbito de la información
Los beneficios de esta nueva generación de TransferPacT WATSN pueden describirse como "compactos y exquisitos, con grandes promesas" en palabras:
Compacto: con una huella pequeña, puede caber en espacios muy limitados.
Exquisita: diseño único e ingenioso, tres posiciones de excitación están integradas para proporcionar un cambio rápido en milisegundos.
Refinado: excelente rendimiento resultante de un perfeccionamiento repetido: categoría AC-33B, rango completo de corriente de resistencia a corto plazo (Icw).
Calidad:la calidad y la seguridad siempre son lo primero.La línea de producción lean automatizada crea productos de alta calidad con fabricación inteligente.
Los controladores de alcance completo soportan el protocolo de comunicación Modbus para permitir la interconexión completa.
Diversidad: satisfacer diferentes necesidades: controles simples y completos, certificación completa de varios sistemas.
El diseño modular permite la expansión de funciones personalizadas.
Diseñado para sus necesidades, totalmente equipado con sistema de control inteligente TIDE 2.0 y arquitectura de plataforma unificada.

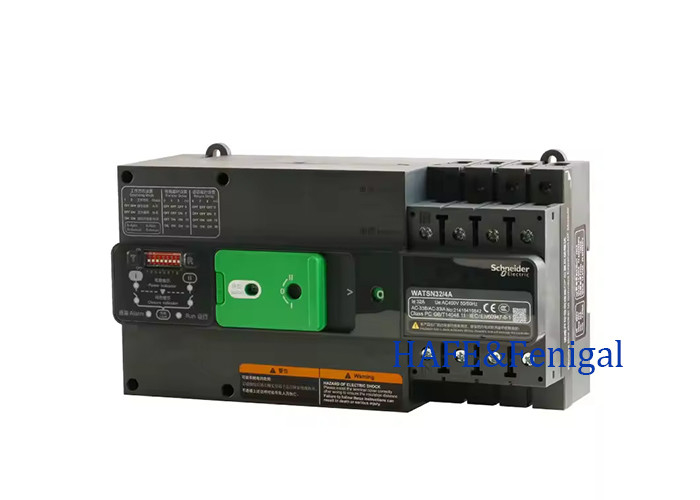

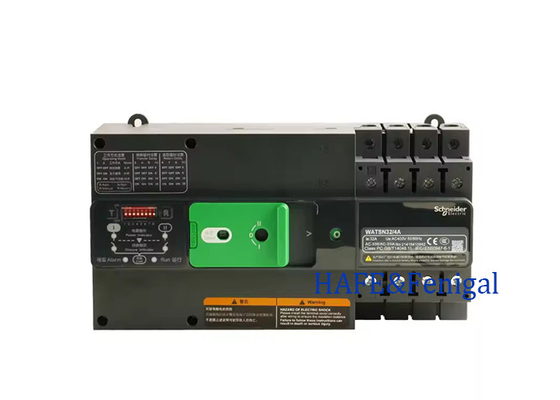

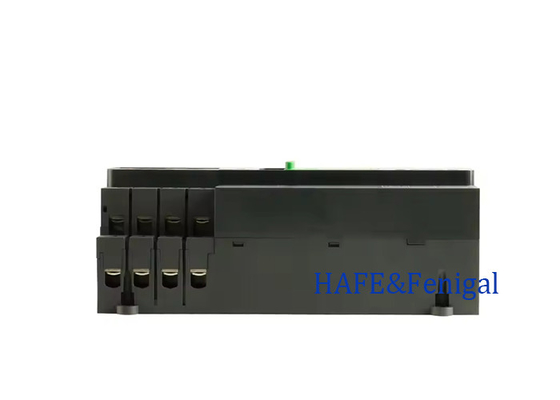

The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuity, seguridad y fiabilidad de las cargas clave, incorporando una estructura de accionamiento de excitación, con su rendimiento excepcional y calidad de gama alta,es ampliamente aplicable en diversos entornos y satisface a todos los clientes
Clase PC
• Equipos de conmutación de transferencia basados en dispositivos de conmutación mecánicos, que no requieren energía eléctrica para mantener los contactos principales abiertos o cerrados y capaces de fabricar, transportar,y corrientes de ruptura en condiciones normales de circuito, incluidas las condiciones de sobrecarga de funcionamiento, y hacer y soportar corrientes de cortocircuito.
Extracto de la norma IEC60947-6-1
El interruptor de transferencia automática WATSN está especialmente diseñado de acuerdo con los requisitos estándar para la transferencia de potencia.
En otras palabras, puede garantizar la seguridad del interruptor en sí, y no será
dañado debido a una falla como sobrecarga o cortocircuito, manteniendo así una conectividad confiable de los circuitos.
| Cuadro |
100 |
160 |
250 |
630 |
| Corriente de funcionamiento nominal (A) Tipo AC-33B |
63 |
160 |
250 |
630 |
| Número de postes |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Posiciones de operación |
3 |
3 |
3 |
3 |
| Tipos de controles |
A,R,R |
A,R,R |
A,R,R |
A,R,R |
| Características eléctricas determinadas por GB/T 14048.11 (CEI 60947-6-1) |
|
|
|
|
|
| Válvula de aislamiento nominal (V) |
- ¿Por qué? |
690 |
800 |
800 |
800 |
| Válvula de tensión de resistencia al impulso nominal (V) |
- ¿ Qué? |
6000 |
8000 |
8000 |
8000 |
| Válvula de tensión de funcionamiento nominal |
UE AC50/60 Hz |
2P:220-240V3P, 4P:380-415V. El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
2P:220-240V3P, 4P:380-415V. El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
2P:220-240V3P, 4P:380-415V. El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Las demás: |
| Frecuencia de funcionamiento nominal (Hz) |
f |
50 por ciento |
50 por ciento |
50 por ciento |
50 por ciento |
| Corriente de resistencia a corto plazo nominal (kA/60 ms) |
El Icw |
5 |
10 |
10 |
12.6 |
| Capacidad nominal de producción de cortocircuito (kA) |
El Icm |
7.65 |
17 |
17.24 |
25.55 |
| Corriente máxima (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Durabilidad mecánica |
8000 |
10000 |
10000 |
10000 |
| Durabilidad eléctrica |
6000 |
6000 |
6000 |
6000 |
| Instalación y conexión |
|
|
|
|
|
| Método de instalación |
Rejillo/placa de base |
Rejillo/placa de base |
Placa de base |
Placa de base |
| Método de cableado |
El cable |
Barras de desvanecimiento plano |
Barras de desvanecimiento plano |
Barras de desvanecimiento plano |
| Dispositivo auxiliar |
|
|
|
|
|
| Sin candado |
■ el desarrollo de la |
■ el desarrollo de la |
■ el desarrollo de la |
■ el desarrollo de la |
| Retroalimentación de la posición |
□ |
□ |
■ el desarrollo de la |
■ el desarrollo de la |
| Cubierta del terminal |
□ |
□ |
- |
- |
| Cintas de seguridad |
□ |
□ |
- |
- |
| Capa de aislamiento de las terminales |
■ el desarrollo de la |
■ el desarrollo de la |
- |
- |
| Pantalla aislante de interfase |
- |
- |
□ |
□ |
Nota: ■ estándar □ opcional (1) 230 V/400 V por defecto
Las notas:
Los tipos de controladores incluyen: A - Tipo final; B - Tipo básico; D - Tipo inteligente
Corriente térmica convencional: 32, 40, 63, 80, 100, 160, 250, 400, 630
Número seleccionable de postes: 3, 4 (todas las series)
Clase del dispositivo eléctrico: PC - sin protección contra cortocircuito y sobrecarga
Modo de funcionamiento: R - Cambio automático y recuperación automática; S - Cambio automático sin recuperación automática; I - Reacción mutua en espera
Funciones adicionales: enlace de protección contra incendios X; señal de retroalimentación F (señal de retroalimentación de posición); módulo de control de corriente I (sólo disponible para controlador de tipo D)
*: Para los actuadores de la serie INT, no es necesario añadir el texto marcado con "*" y el siguiente ".".
**: Se pueden proporcionar dos métodos de instalación: montado en el dispositivo y montado en el panel.
Se añade una nota si se requiere la instalación de paneles.
