Compact NSX
El rango de corriente del marco del Compact NSX es de 100A a 630A, y los niveles de frenado incluyen 36KA, 50KA, 70KA, 100KA y 150KA.manija giratoriaHay muchas opciones para unidades de viaje, como TM, Mic2.2- ¿Qué haces?3, etc., para lograr funciones tales como protección de la distribución, protección del motor, protección del generador, aplicación de 400 Hz, interruptor de carga y sistema de conmutación de potencia dual.Las unidades de viaje de tipo A o E pueden medir una variedad de parámetros de potencia, la unidad de visualización de la puerta del armario FDM121 puede mostrar la información medida por todas las unidades de desplazamiento,y el módulo de comunicación Modbus puede utilizarse con BSCM (módulo de control de estado del interruptor de circuito) y operación eléctrica con función de comunicación para lograr cuatro funciones remotas.
Especificación:
--- Instalación flexible en cualquier posición: central o montada en la pared
--- Corriente nominal: de 16 a 630 A
---9 capacidades de ruptura para los 2 tamaños de interruptores:
- hasta 250 A: 25, 36, 50, 70, 100, 150, 200 kA a 415 V
- hasta 630 A: 36, 50, 70, 100, 150, 200 kA a 415 V
- de las dos dimensiones de los interruptores de 75 y 100 kA a 690 V
---1, 2, 3 y 4 versiones disponibles
--- Gran variedad de protecciones electrónicas y termomagnéticas
---Unidad avanzada de desplazamiento con medidor de potencia integrado: I, U, P, E, THD, f, CosPhi
---Unidades de viaje intercambiables para actualizar su panel con funciones más inteligentes
--- Sistema de cableado con enchufe y conexión y accesorios de comunicación
---Una gran variedad de opciones para auxiliares y accesorios (instalables en el campo)
---Protección integrada contra fugas de tierra a través de MicroLogic Vigi (interruptor de fugas de tierra - ELCB)

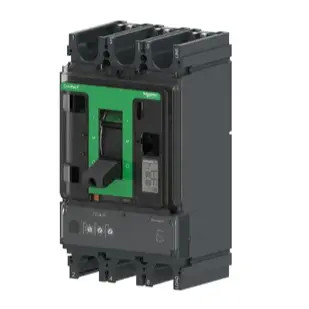

400-630A Cortacircuito de caja moldeada magnética térmicaEspecificación:
Estructura de contacto de doble rotación, Ics de ruptura máxima=100%Icu=150kA
Excelente rendimiento de limitación de corriente y función de descarga de energía, reduciendo el daño de la corriente de falla al equipo eléctrico
Corriente del marco: 400/630A
Corriente nominal (40°C): 400/500/600A
Capacidad de rotura: Ics=100%Icu=36/50/70/100/150kA
Válvulas de tensión nominal de las que se trate
Válvula de aislamiento Ui= 800V
Número de postes: 3P3D/4P4D
Unidad de disparo: TMA
Ir=0,7-1 En ajustable
II=4-10 En ajustable
| Tipo ComPacT |
Clasificación de cuadros |
Capacidad de rotura |
Número de postes |
Unidad de viaje |
Clasificaciones de las unidades de viaje |
El sufijo |
| NSX = C |
63m es igual a 11 |
16kA = E |
1P = 1 |
DTD = DT |
16 = 016 |
Enlace permanente = L |
| En el caso de los vehículos de la categoría N2 |
160m = 12 |
25kA = B |
2P = 2 |
El valor de las pérdidas |
20 = 020 |
Barras de bus = B |
| |
100 = 10 |
36kA = F |
3P3D = 3 |
TMG = MG |
25 = 025 |
Fijo = F |
| |
160 = 16 |
El valor de las emisiones de CO2 es el siguiente: |
4P4D = 4 |
Mic 1,3 M = 1 M |
30 = 030 |
DC = D |
| |
250 = 25 |
70kA = H |
3P2D = 5 |
El micrófono 2.2/2.3 = 2D |
40 = 040 |
Interruptor = S |
| |
400 = 40 |
Se aplicará el procedimiento siguiente: |
4P3D = 6 |
Mic 2,2G = 2G |
50 = 050 |
PV de corriente continua = DP |
| |
630 = 63 |
150kA = L |
|
El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
63 = 063 |
|
| |
800 = 80 |
- ¿ Qué? |
|
El micrófono 4.2 = 4V |
80 = 080 |
Acc con identificación |
| |
|
|
|
- ¿ Qué? |
100 = 100 |
cambio = T |
| |
|
|
|
|
- ¿ Qué? |
|
Aplicaciones
Una excelente opción para todas las aplicaciones estándar y específicas, incluyendo:
Aplicaciones estándar: industrias, edificios e infraestructuras
Aplicaciones específicas que exigen un alto rendimiento: marino, extracción y procesamiento de petróleo y gas, operaciones mineras, producción de metales y minerales y centros de datos
Sistemas de cambio de fuente (TransferPact): sector de servicios (sala de operaciones de los hospitales, salas de informática, ), industria (líneas de ensamblaje, salas de máquinas de los buques, etc.), infraestructuras (pista, ferrocarril, etc.)
| Características |
| Corriente nominal del marco |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.00A,Los componentes de las máquinas de ensayo deberán estar equipados con un dispositivo de ensayo de alta precisión que permita realizar un ensayo de alta precisión. |
| Clasificaciones de unidades de viaje actuales |
2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.Las condiciones de ensayo de los componentes de las máquinas de ensayo de la categoría M1 se determinarán en función de las condiciones de ensayo de las máquinas de ensayo de la categoría M1. |
| Capacidad de rotura |
16, 25, 36, 50, 70, 100, 150, 200KA, y Ics=100%Icu; |
| Tipo de unidad de viaje |
Los componentes de las máquinas de la categoría 9A001.a. incluyen: |
| Tipo de protección |
Protección de la distribución, protección contra fugas, protección del motor. |
| Método de instalación |
Tipo fijo, tipo enchufable, tipo extraíble; |
| Modo de funcionamiento |
Cambiar la manija, girar la manija, extender la manija de rotación, mecanismo eléctrico de funcionamiento, capacidad de rotura; |
