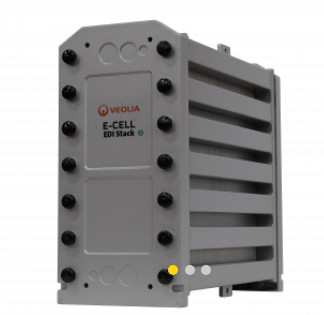

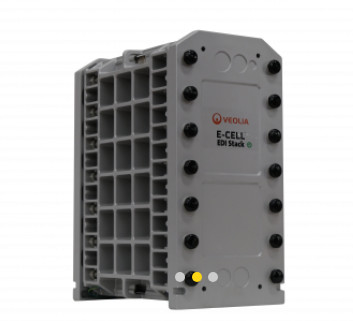

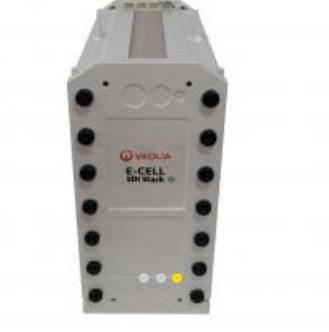

Veolia Suez EDI Stacks MK-3PharmHT para sistemas de agua purificada de laboratorio
El módulo Veolia EDI MK-3PharmHT está diseñado específicamente para las industrias farmacéutica y biotecnológica para satisfacer los estrictos requisitos de estas industrias para agua de alta pureza y estéril.El módulo tiene las siguientes características clave:
Diseño de descarga separada para las aguas polares: este diseño evita eficazmente la acumulación y la contaminación cruzada de impurezas, garantizando el funcionamiento seguro y fiable del sistema.La descarga separada de agua polar puede eliminar rápidamente los residuos de impurezas y gases generados durante el proceso de ionización, evitar su difusión dentro del sistema, garantizar la pureza de otros flujos de agua y reducir el riesgo de fallo del sistema debido a la contaminación.
Capacidad de desinfección a altas temperaturas: el módulo MK-3PharmHT puede soportar desinfección a altas temperaturas hasta 85°C,que ayuda a garantizar el nivel de esterilidad e higiene del sistema de tratamiento de aguaLa desinfección a altas temperaturas puede matar eficazmente bacterias, virus y otros microorganismos, prevenir la formación de biofilms,y reducir el crecimiento y la reproducción de microorganismos en el sistema, extendiendo así la vida útil del equipo y reduciendo los costes de mantenimiento.
Diseño modular: El módulo EDI adopta una tecnología modular y puede adaptarse a diversos requisitos de tratamiento de agua mediante la combinación de diferentes números de módulos.Este diseño hace que el sistema sea más flexible y pueda satisfacer escenarios de diferentes escalas y requisitos de procesamiento.
Desionización de alta eficiencia: El módulo EDI MK-3PharmHT utiliza corriente eléctrica para desionizar y pulir el agua producida por ósmosis inversa (RO) para producir agua ultrapura de alta calidad.Esta agua se utiliza ampliamente en industrias con requisitos de calidad del agua extremadamente exigentes, como la generación de energía, semiconductores, microelectrónica, productos químicos y farmacéuticos.
Facilidad de mantenimiento: la desinfección a alta temperatura puede reducir la frecuencia de la limpieza química, simplificar los procesos de mantenimiento y reducir los costes operativos.el proceso de desinfección a alta temperatura puede registrarse y verificarse para garantizar que el sistema se encuentra siempre en un estado controlado y cumple con los requisitos de las buenas prácticas de fabricación (GMP).
Aplicaciones típicas
Se puede confiar en que el agua del producto de la E-Cell MK-3PharmHT exceda los niveles de calidad requeridos por USP, EP y otras farmacopías en aplicaciones como:
• las condiciones de trabajoAgua para inyecciones
• las condiciones de trabajoAgua farmacéutica purificada
• las condiciones de trabajoSistemas de agua purificada de laboratorio Para facilitar el diseño y aumentar la confianza en su aplicación EDI,Las proyecciones y garantías de rendimiento de E-Cell están disponibles en el software Winflows* o contactando a Veolia.
Garantizar la calidad
• las condiciones de trabajoMarcado CE, RoHS, CSA y EAC
• las condiciones de trabajoLos materiales en contacto con los fluidos procesados por la pila E-Cell MK-3PharmHT cumplen con los requisitos de la FDA
• las condiciones de trabajoCertificado por el UKCA
• las condiciones de trabajoFabricado en una instalación ISO 9001 y ISO 14001
• las condiciones de trabajoLas pilas de E-Cell MK-3PharmHT están certificadas Halal por el Consejo Islámico de Alimentos y Nutrición de América (IFANCA)®)
Descripción general
Como parte de la línea de productos de electrodeionización E-Cell*, la pila E-Cell MK-3PharmHT está diseñada para:
• las condiciones de trabajoUtilizar corriente eléctrica para proporcionar agua ultrapura para las industrias farmacéutica y biotecnológica.
• las condiciones de trabajoSea desinfectable con agua caliente hasta 185oF (85oC) durante 160 ciclos.
• las condiciones de trabajoOfrecer un rendimiento superior, incluidos los niveles más altos de calidad del agua del producto y el menor consumo de energía.
• las condiciones de trabajoReducir al mínimo los requisitos de limpieza en niveles de dureza de agua de alimentación más altos mediante el funcionamiento contracorriente.
• las condiciones de trabajoEstará libre de fugas, garantizado con una garantía estándar de 3 años.
• las condiciones de trabajoFuncionan de forma continua y no requieren ácido cáustico o ácido para la regeneración de la resina de intercambio iónico dentro de la pila.
• las condiciones de trabajoNo requiere inyección de salmuera ni recirculación del concentrado.
Datos de los parámetros
| MK-3PharmHT El tratamiento con MK-3PharmHT - ¿ Qué pasa? Especificaciones |
| En el caso de las Flujo |
3.4 - ¿ Qué?3/h (15 (gpm) |
| Flujo Tasa de cambio Rango de acción |
1.6 ¢5.4 - ¿ Qué?3/h (7.0 ¢23.8 (gpm) |
| Transporte marítimo Peso |
100 En kg (220 Por lo general, |
|
Las dimensiones
(ancho el número altura el número profundidad)
|
30 cm x 61 en cm x 54 en cm
12 ¢ el número 24 ¢ el número 22 ¢
|
| Producto Agua CalidadNota 1 |
| Las garantías Disponible |
| Resistencia |
≥ 10 - ¿ Qué es eso?en cm |
| Típico Eliminación Eficiencia |
| El sodio |
≥ 990,9% eliminación |
| Las demás materias (SiO2) |
- ¿ Por qué? En el El 99% eliminación |
| En funcionamientoParámetros |
| Recuperación |
- ¿ Por qué? En el El 96% |
| Válvula de tensión |
0 ¢ 300 VDC |
| Amperio |
0 ¢5.2 Asignación |
| Entrada y salida Presión Nota 2 |
No más 6.9 Barras (100 (por ejemplo, psi) |
| Presión - ¿ Qué pasa? Nota 3 |
1.4 ¢2.8 Barras |
20 ¢ 40 el psi |
| Desinfección con agua caliente Ciclos |
160 |
| El número máximo SanidadTemperatura |
85oC - ¿Qué es eso? |
| El número máximo Presión de la entrada de saneamiento |
2.1 Barras (30 (por ejemplo, psi) |
| Alimentos para animales Agua Especificaciones Nota 4 |
|
Aniones intercambiables totales
(TEA como CaCO3)Nota 5
|
No más 63.6ppm
|
| Conductividad En el caso de las empresas |
No más 109Se aplican las siguientes medidas: |
| Temperatura |
4.4 ̊40 ̊C (Dos de los cuales se encuentran en la zona de control) |
| Dureza total (como CaCO)3)Nota 6 |
No más 1.0ppm |
| Silica (SiO)2)Nota 7 |
No más 1.0ppm |
| En total Productos orgánicos Carbono (TOC como C) |
No más 0.5ppm |
| En totalCloruro |
No más 0.05 ppm |
| Fe, En el caso de los H.2El S |
No más 0.01 ppm |
| El bor Nota 8 |
No más 1.0ppm |
| El pH |
4 En el11 |
| Aceite de oliva &Grasa |
No hay Detectable |
| Particulado Nota 9 |
R.O.Permeabilidad |
| Oxidación Los agentes |
No hay Detectable |
| El color Nota 10 |
No más 5El APHA
|
Para los parámetros detallados, véase a continuación
La siguiente figura muestra a GE, Suez y Veolia de izquierda a derecha (todos el mismo producto:Las demás:Modulo EDI)
Aplicaciones típicas
El E-Cell MK-3PharmHT Stack produce agua ultrapura que supera constantemente los estándares de calidad establecidos por USP, EP y otras farmacopeas en una variedad de aplicaciones.
* Producción de agua para inyección.
* Suministro de agua purificada de grado farmacéutico.
* Servir como fuente para sistemas de agua purificada de laboratorio.
Para simplificar el proceso de diseño y aumentar aún más la confianza en su aplicación EDI,Veolia ofrece proyecciones de rendimiento y garantías para el E-Cell MK-3PharmHT a través del software Winflows* o por contacto directo.
Garantizar la calidad
La pila E-Cell MK-3PharmHT asegura una calidad excepcional con múltiples certificaciones y cumplimientos:
* Marcas CE, RoHS, CSA y EAC para la seguridad y el cumplimiento medioambiental.
* Todos los materiales en contacto con los fluidos procesados por la pila cumplen con las regulaciones de la FDA, lo que garantiza la seguridad para aplicaciones farmacéuticas y biotecnológicas.
* Certificación UKCA para la conformidad con las normas británicas.
* Fabricado en una instalación ISO 9001 e ISO 14001, garantizando procesos de producción de alta calidad y sostenibilidad ambiental.
* Certificación Halal por el Consejo Islámico de Alimentos y Nutrición de América (IFANCA®), asegurando el cumplimiento de las leyes dietéticas islámicas.
Estas garantías proporcionan tranquilidad al adoptar la pila E-Cell MK-3PharmHT para sus necesidades de agua ultrapura.
Notas sobre el funcionamiento y uso de la pila E-Cell MK-3PharmHT:
1.Variaciones de rendimiento:Utilice el software de proyección de Winflows para evaluar la calidad esperada del agua, la resistividad, el sodio, el contenido de sodio y el contenido de sodio en el agua.y las garantías de rendimiento de sílice adaptadas a sus condiciones de diseñoPara obtener garantías adicionales sobre el boro, póngase en contacto con Veolia.
2.Determinación de la presión de entrada:La presión de entrada está influenciada por los requisitos de presión aguas abajo para los flujos de producto y concentrado, la elección del funcionamiento contracorriente o concorriente,y la caída de presión a través de la pila.
3.Condiciones nominales:Todas las especificaciones se proporcionan a caudales nominales y a 25 °C. Consulte el software de proyección Winflows para verificar el diseño específico.
4.Especificaciones del agua de alimentación:Verifique las especificaciones del agua de alimentación para sus condiciones de diseño utilizando el software de proyección Winflows y el Manual del propietario de la pila de células electrónicas.
5.TEA (anión total intercambiable):El TEA representa la concentración colectiva de todos los aniones presentes en el agua de alimentación, incluidas las contribuciones de OH-, CO2 y SiO2.Es esencial utilizar Winflows para garantizar que el agua de alimentación TEA es aceptable en las condiciones de funcionamiento específicas de la aplicaciónEl valor tabulado se proporciona a caudal mínimo y temperatura máxima.
6.Límites de dureza del agua de alimentación:El límite de dureza del agua de alimentación de 1,0 ppm en forma de CaCO3 se aplica específicamente a la operación estándar de flujo contracorriente.1 ppm en forma de CaCO3.
7.Consideraciones sobre el límite de silicio:El límite de sílice permitido disminuye a medida que el caudal excede los valores nominales. Además, si la dureza del agua de alimentación supera 0,5 ppm como CaCO3, el límite de sílice permitido disminuye a 0,5 ppm.
8.Nivel de alimentación de boro:El contenido de boro en la alimentación no deberá exceder de 0,3 ppm como B siempre que exista un requisito de garantía de sílice o un requisito de garantía de resistividad superior a 10 MOhm-cm.Los niveles más altos de boro pueden comprometer el rendimientoEn ausencia de estos requisitos, el límite es de 1,0 ppm de boro.
9.El agua de alimentación con osmosis inversa o agua de alimentación equivalenteSe recomienda RO ya que proporciona agua de alimentación EDI que está en gran medida libre de partículas, material coloidal y sustancias orgánicas de alto peso molecular que pueden contaminar los medios de intercambio iónico.Esto es crucial ya que las pilas de EDI no se pueden lavar / fluidizar para eliminar las partículasLos sistemas con una configuración abierta entre la RO (u otra fuente) y la E-Cell deben incluir filtros aguas arriba de la E-Cell para protegerse contra la contaminación de partículas.un filtro de 5 μm absoluto o de 1 μm nominal es adecuado.
10.El estándar de color de la APHA:APHA se refiere al estándar/escala de color nombrado por la Asociación Americana de Salud Pública y está definido por ASTM D1209.
Consulte el software de proyección Winflows y otra documentación pertinente para obtener información detallada y específica sobre el funcionamiento y el mantenimiento de la pila E-Cell MK-3PharmHT.
